O que é um endoscópio sinusal?

Um endoscópio sinusal - também chamado de sinusoscópio, sinusoscópio rígido, endoscópio otorrinolaringológico ou endoscópio nasal - é um dispositivo médico rígido usado em otorrinolaringologia para exames e cirurgias minimamente invasivas. Ele permite que os cirurgiões visualizem a cavidade nasal, os seios paranasais e a anatomia circundante em campos cirúrgicos estreitos e complexos com clareza excepcional.

Em comparação com a cirurgia aberta tradicional, os endoscópios sinusais reduzem os danos nos tecidos, encurtam o tempo de recuperação e melhoram a precisão intraoperatória. Eles são um instrumento central na prática clínica otorrinolaringológica moderna e uma categoria de produtos de alta demanda em todo o mundo.

As aplicações clínicas primárias incluem:

• Cirurgia Endoscópica Funcional dos Seios Nasais (ESS/FESS)

• Tratamento de sinusite crônica

• Remoção de pólipos nasais

• Exame da cavidade nasal

• Avaliação e tratamento de lesões sinusais

Por que os endoscópios sinusais são clinicamente essenciais

A anatomia da cavidade nasal e dos seios paranasais é inerentemente estreita e complexa. As abordagens cirúrgicas tradicionais muitas vezes não conseguem proporcionar uma visualização adequada. Os endoscópios sinusais resolvem isso fornecendo:

• Imagens cirúrgicas HD em espaços anatômicos confinados

• Localização precisa do tecido

• Acesso minimamente invasivo que reduz danos colaterais

• Visualização estável e consistente durante todo o procedimento

A crescente adoção do FESS em todo o mundo tornou os endoscópios sinusais um dos instrumentos otorrinolaringológicos mais consistentemente exigidos - tornando-os uma linha de produtos estrategicamente importante para parceiros e distribuidores OEM/ODM.

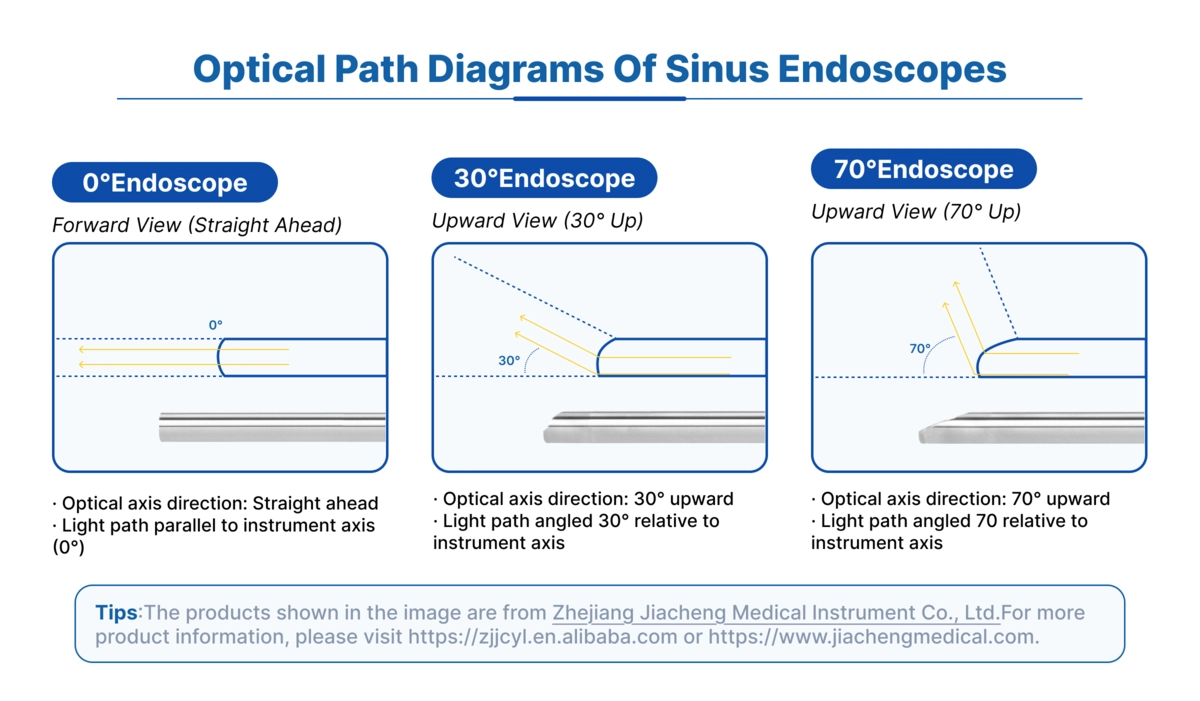

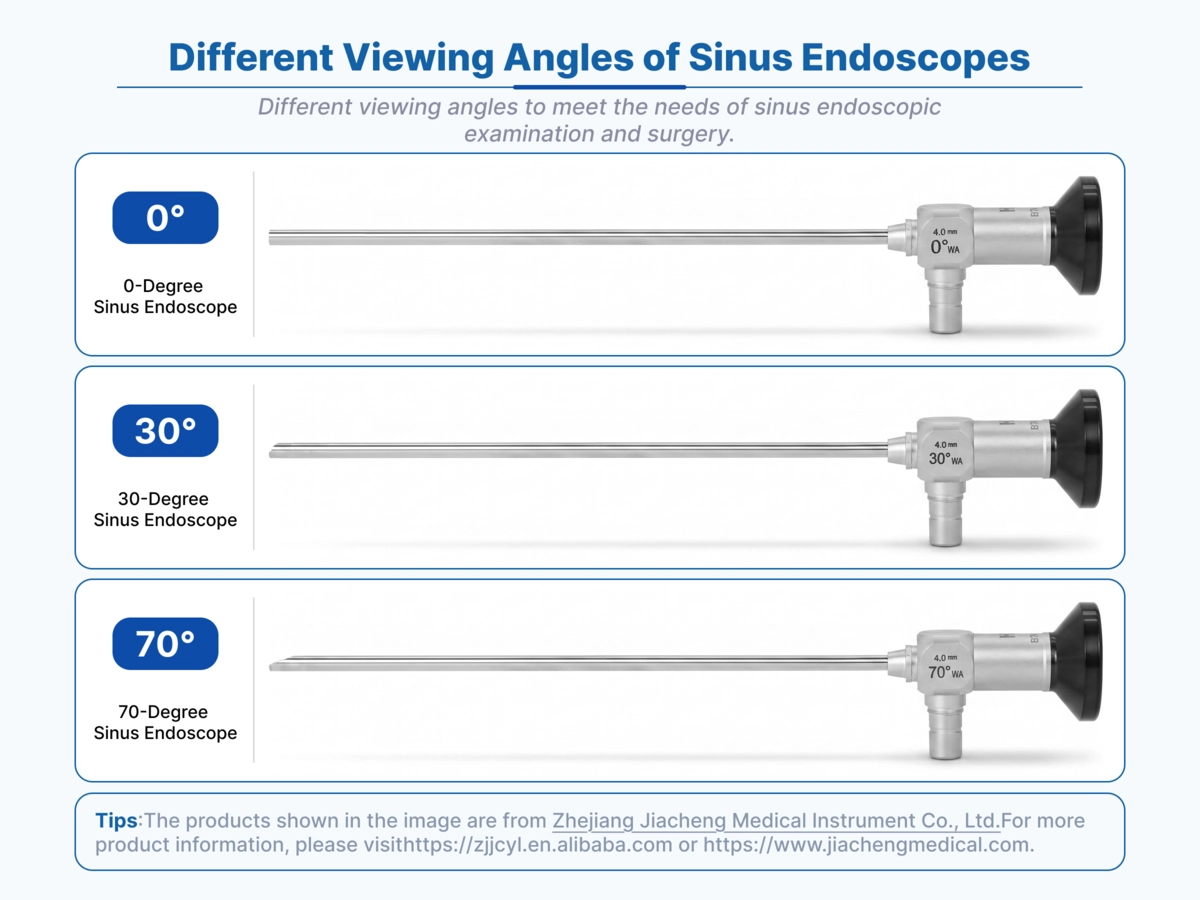

Ângulos de visão: configurações padrão

Os endoscópios sinusais estão disponíveis em três ângulos de visão primários, cada um adequado para diferentes regiões anatômicas e tarefas cirúrgicas.

Endoscópio sinusal de 0 graus

Fornece imagens em linha reta voltadas para a frente - o eixo óptico está totalmente alinhado com a direção de visão. Usado principalmente para exames nasais básicos, avaliação anatômica inicial e procedimentos otorrinolaringológicos de rotina. Seu design óptico simples o torna uma inclusão padrão em qualquer linha abrangente de endoscópios sinusais.

Endoscópio sinusal de 30 graus

A configuração mais utilizada tanto no FESS quanto no ESS. A óptica angulada permite que os cirurgiões "vejam pelos cantos", proporcionando acesso à cavidade nasal lateral, ao meato médio e ao seio etmoidal. Considerado o carro-chefe padrão da endoscopia otorrinolaringológica - e, portanto, o SKU de maior volume para a maioria dos distribuidores.

Endoscópio sinusal de 70 graus

Projetado para estruturas anatômicas profundas ou ocultas inacessíveis com escopos de 0 ou 30 graus, incluindo os seios frontal e esfenoidal. Essencial em procedimentos otorrinolaringológicos complexos e um complemento crítico para o escopo padrão de 30 graus em conjuntos cirúrgicos completos.

Especificações do produto

Diâmetro e comprimento de trabalho

Os endoscópios sinusais estão disponíveis em três diâmetros padrão, cada um combinado com comprimentos de trabalho adequados à população-alvo de pacientes e à profundidade anatômica. A tabela abaixo reflete as configurações clínicas mais comuns:

Considerações sobre seleção de diâmetro:

A configuração de 4 mm/175 mm é a mais amplamente armazenada em sistemas hospitalares em todo o mundo e deve formar o núcleo do inventário de endoscópios sinusais de qualquer distribuidor. O endoscópio de 2,7 mm é essencial para mercados pediátricos e para departamentos de otorrinolaringologia que lidam com um grande volume de casos pediátricos. A variante de comprimento de trabalho de 230 mm é particularmente relevante para cirurgiões que realizam trabalhos extensos no seio frontal, onde é necessário maior alcance sem comprometer a qualidade óptica.

Comprimento de trabalho e campo de visão:

Comprimentos de trabalho mais longos não reduzem automaticamente o brilho ou a clareza da imagem em um sistema de lentes de haste bem projetado - mas impõem maiores demandas às tolerâncias ópticas durante a fabricação. Ao avaliar fornecedores OEM, a consistência do comprimento de trabalho e o desempenho óptico na profundidade total de inserção são parâmetros de qualidade importantes a serem verificados durante a avaliação da amostra.

Especificações da bainha e do tubo externo

O revestimento externo é normalmente fabricado em aço inoxidável 304 ou 316L de grau médico, com acabamento superficial eletropolido ou passivado para maximizar a resistência à corrosão e facilidade de limpeza. A espessura da parede é otimizada para manter a rigidez estrutural sob torque cirúrgico, mantendo o diâmetro externo dentro da faixa especificada.

Algumas configurações incorporam uma bainha externa protetora com um canal de irrigação integrado, que permite a irrigação salina contínua durante a cirurgia para manter um campo óptico claro - um recurso cada vez mais solicitado em centros FESS de alto volume.

Compatibilidade de Interface

Todos os endoscópios sinusais padrão usam uma interface de ocular compatível com ACMI/Storz e um conector de poste de luz padrão (compatível com as principais marcas de fontes de luz fria). As configurações OEM podem ser adaptadas a interfaces proprietárias específicas mediante solicitação. A compatibilidade do acoplador de câmera com os principais sistemas de cabeçotes de câmera HD e 4K (Karl Storz, Stryker, Olympus e equivalentes) deve ser confirmada na fase de amostra para qualquer programa OEM direcionado à aquisição de sistemas hospitalares.

Componentes principais

Um endoscópio sinusal rígido padrão consiste em cinco componentes principais:

1. Ocular

Localizado na extremidade proximal; conecta-se a sistemas de câmera HD ou permite visualização direta. Os designs modernos suportam saída de imagem de alta definição compatível com as principais plataformas de visualização.

2. Poste de luz (conector de luz)

与光纤冷光源进行连接,以提供稳定且均匀的照明效果.一致的照明对于高质量的术中成像至关重要.

3. Tubo de Inserção

A haste que entra na cavidade nasal. O comprimento, o diâmetro, o acabamento superficial e a seleção do material do tubo afetam diretamente a estabilidade operacional, a compatibilidade anatômica, o conforto do paciente e a resistência à corrosão e à esterilização repetida.

4. Sistema óptico de lente de haste

O sistema de lentes de haste é o determinante mais importante do desempenho óptico do endoscópio sinusal - e o componente onde as diferenças de qualidade de fabricação são mais claramente visíveis para os usuários finais.

与光纤柔性内窥镜不同,刚性鼻窦内窥镜采用一种由一系列圆柱形玻璃棒和空气间隙组成的中继透镜系统.这种设计由哈罗德·霍普金斯在 20 世纪 50 年代发明,其光传输效率,分辨率以及色彩还原能力都远高于光纤图像束.

Como funciona o sistema de lentes de haste:

Cada haste de vidro atua como lente e espaçador, transmitindo e refazendo a imagem do sinal óptico da ponta distal para a ocular. O número de estágios do relé, a composição do vidro e a precisão do alinhamento dos elementos determinam coletivamente o brilho, a resolução e a distorção geométrica da imagem.

一个高质量的杆状镜头系统能够实现以下效果:

• Resolução: Capaz de resolver textura fina da mucosa e padrões vasculares nas distâncias utilizadas em cirurgia nasal (normalmente 5–30 mm de distância de trabalho)

• Brilho: Alta eficiência de transmissão de luz, minimizando a potência de iluminação necessária da fonte de luz externa

• Precisão de cores: Reprodução de cores neutras sem aberração cromática, o que é fundamental para uma avaliação precisa do tecido

• Baixa distorção: Distorção mínima em forma de barril ou almofada de alfinetes, garantindo que as estruturas anatômicas apareçam na proporção espacial correta

Material de vidro e níveis de qualidade óptica:

O vidro óptico usado nas lentes de haste é o principal fator de custo e qualidade. O vidro óptico de borosilicato de grau superior (como o SCHOTT N-BK7 ou equivalente) oferece transmissão superior em todo o espectro visível, melhor estabilidade química e tolerâncias de índice de refração mais rigorosas em comparação com alternativas de grau inferior. Para compradores OEM que posicionam produtos no mercado médio a premium, especificar o tipo de vidro óptico é uma parte importante do resumo do produto.

镜头表面的抗反射涂层进一步减少了内部反射,提升了图像对比度.多层抗反射涂层相比单层涂层能提供更出色的性能,尤其是在现代高清和 4K 摄像系统所使用的高强度照明条件下.

用于评估 OEM 质量的指标:

Ao avaliar a qualidade das lentes de haste de um fabricante, os seguintes parâmetros devem ser avaliados durante a revisão da amostra:

杆状镜头系统及产品的使用寿命:

一个制作精良的棒状镜头系统能够在数百次消毒过程中保持光学性能.损坏通常表现为图像逐渐变暗(由于涂层破损或水泥层分层所致),或者局部出现雾气现象(由于密封失效导致水分进入所致).这些故障模式直接与制造质量相关--这也是医院经常要求更换或维修内窥镜的原因.对于原始设备制造商来说,提供明确的保修服务以及针对光学性能问题的维修途径,在竞争激烈的采购环境中无疑是一个重要的竞争优势.

Aplicações clínicas em detalhes

Cirurgia Endoscópica Funcional dos Seios Nasais (ESS/FESS)

鼻窦内窥镜的主要应用是让外科医生能够通过微创的方式来进行鼻窦开口手术,病变治疗,鼻息肉切除以及鼻腔通道的重建手术.

慢性鼻窦炎(CRS)的治疗

将诊断方式从基于经验的评估转变为直接可视化操作--让外科医生能够实时观察黏膜炎症,识别阻塞或液体积聚情况,并据此进行手术规划.

Remoção de pólipos nasais

Uma das indicações cirúrgicas mais comuns para endoscopia sinusal. O acesso endoscópico permite a localização precisa da raiz do pólipo, a ressecção sob visão direta e a preservação da mucosa normal - reduzindo o risco de recorrência e sangramento intraoperatório.

鼻腔检查

该设备常用于快速评估鼻甲,鼻中隔,鼻腔以及鼻窦开口的情况.其应用包括炎症诊断,出血源定位,肿瘤评估以及感染诊断等.

鼻窦病变评估

能够直接评估黏膜增厚,囊肿,肿块,脓液分泌以及结构异常等情况,从而帮助决定是否需要进行手术,确定手术范围以及评估病变的严重程度.

Acompanhamento Pós-Operatório

Permite que os médicos verifiquem a cicatrização, limpem secreções ou crostas, detectem recorrências e avaliem a recuperação das vias aéreas sem repetir a cirurgia.

Exame otorrinolaringológico pediátrico

Usa escopos de pequeno diâmetro de 2,7 mm para avaliação de obstrução nasal crônica, rinite recorrente, corpos estranhos nasais e anormalidades de desenvolvimento - com foco no trauma mínimo e na segurança do paciente.

Assistência para remoção de corpo estranho

Fornece localização visualizada de corpos estranhos nasais, principalmente em casos pediátricos, reduzindo o risco em comparação com métodos de recuperação às cegas.

Triagem de tumor nasal e orientação de biópsia

Oferece suporte à detecção precoce de tumores, avaliação da extensão e orientação de biópsia sob visualização direta.

合规性要求

鼻窦内窥镜是可重复使用的第2类医疗器械,它们直接接触人体组织.在整個使用過程中,这些器械会经过高温灭菌,化学消毒,液体冲洗,机械处理等多种处理,并多次进行运输.

Sem padrões rigorosos de projeto e fabricação, os modos de falha incluem infecção cruzada, distorção de imagem, falha de esterilização, comprometimento do selo e falha prematura do produto - todos os quais acarretam sérias consequências clínicas e de responsabilidade.

Para parceiros OEM/ODM, a capacidade de conformidade demonstrada também é um indicador direto de maturidade de fabricação, confiabilidade de fornecimento e credibilidade comercial de longo prazo.

Série ISO 8600 - Padrões de desempenho de endoscópios rígidos

Define requisitos de desempenho técnico nos seguintes parâmetros:

• Desempenho óptico (claridade, campo de visão, uniformidade de iluminação)

• 与摄像系统的接口兼容性

• Vedação à prova d'água e resistência à entrada de fluidos

• Estabilidade de desempenho após repetidos ciclos de esterilização

Principais subpadrões relevantes para endoscópios sinusais:

Sistema de gerenciamento de qualidade de dispositivos médicos ISO 13485 -

O padrão de qualidade global fundamental para a fabricação de dispositivos médicos. Os elementos principais incluem controle de documentos, consistência de produção, validação de processos, rastreabilidade, CAPA, gerenciamento da cadeia de suprimentos e conformidade regulatória.

Para compradores: a certificação ISO 13485 é o indicador básico de que um fabricante opera com processos controlados e repetíveis - não apenas para os produtos que envia atualmente, mas para qualquer desenvolvimento futuro de OEM/ODM.

ISO 14971 - Gerenciamento de riscos de dispositivos médicos

Define os requisitos de gerenciamento de riscos em todo o ciclo de vida do produto. Para endoscópios sinusais, os principais riscos incluem transmissão de infecção, danos ópticos, falha mecânica, falha na esterilização e uso indevido pelo usuário. Os fabricantes devem identificar, avaliar, controlar e monitorar sistematicamente esses riscos.

CE 认证/欧盟 MDR 法规合规

在欧洲市场销售时,Sinus 内窥镜必须符合欧盟医疗器械法规的要求.CE标志表明该产品符合欧盟的规定,并允许在欧洲经济区范围内进行合法销售.

MDR合规要求包括临床评估,风险管理,生物相容性测试,灭菌验证,完整的技术文档记录,以及上市后监测.

FDA 510(k) 批准文件(美国)

在美国市场,鼻窦内窥镜需要通过 510(k)途径获得 FDA的批准.这一过程包括设备分类,公司注册,质量体系法规合规性的验证,以及证明该设备与相关设备的实质等效性.

核心技术要求

材料合规性

采用医用级不锈钢材料,并全程使用完全生物相容性的材料,从而确保产品具有抗腐蚀性,长期的结构稳定性,以及良好的消毒兼容性.

光学性能

高质量的光学镜头系统能够提供高清的图像质量,稳定的亮度,低畸变以及均匀的照明效果--这些特性对于提高外科医生的信心以及临床治疗效果至关重要.

消毒兼容性

必须能够承受高压灭菌,化学消毒以及多次灭菌处理.满足这一要求需要遵循经过验证的灭菌方案,循环测试,光学稳定性验证,以及密封完整性确认.

密封和防水处理

可靠的密封措施对于防止内部水分侵入,光学模糊,光纤损坏以及内部腐蚀至关重要--因为这些因素都会缩短产品的使用寿命并影响临床安全性.

标签与可追溯性

完整的可追溯性系统包括产品型号,批次信息,序列号,制造数据以及灭菌说明等要素--这些都能帮助企业满足监管要求,管理召回事务,并赢得最终用户的信任.

Perguntas frequentes

鼻窦内窥镜检查会疼吗?

大多数鼻窦内窥镜检查都是在局部麻醉下进行的(使用利多卡因喷雾或鼻部麻醉剂).患者在麻醉过程中保持清醒状态.对于需要全身麻醉的病例,比如纤维鼻甲切除术等更复杂的手术,才会使用全身麻醉.

能否修复鼻窦内窥镜?

是的,在许多情况下都可以进行修复.光学方面的问题(如镜头模糊,轻微污染,划伤等),光源故障,密封层轻微损坏以及表面上的机械损伤通常都是可以修复的.而严重的管体变形,光学系统的严重损坏以及长期存在的内部腐蚀则一般无法修复.我们提供全面的维修服务,包括操作指南,备用零件以及工具推荐等.

鼻窦内窥镜可以重复使用吗?

是的.刚性鼻窦内窥镜被设计为可重复使用的设备,能够承受多次高压灭菌和化学消毒处理.为了确保产品在整个使用期间保持良好的光学性能以及保障患者安全,必须严格遵守消毒和操作规范.

鼻窦内窥镜通常适用于哪些手术?

主要采用的手术方法是 FESS 和ESS.活检引导等操作--所有这些操作都是通过微创方式进行的,并且具有极高的可视化精度.

鼻窦内窥镜需要特殊的维护吗?

是的.每次使用之后,都需要进行彻底的清洁,消毒和灭菌处理.光学部件必须小心对待,避免造成划伤或模糊现象.建议定期进行检查,以在产品的整个使用期限内保持成像质量和临床安全性.

正在寻找一家可靠的鼻窦内窥镜 OEM/ODM?

我们为经销商,采购团队以及自有品牌企业提供端到端的解决方案:

• 提供 OEM/ODM 定制服务--可根据需求定制规格,品牌标识以及包装方式.

• 可高温消毒,可重复使用的设计,适用于长期的临床应用

• 采用精密 Haste 透镜技术的高清光学成像系统

• 全球合规支持--符合 ISO 8600,ISO 13485,ISO 14971 标准,同时满足 CE MDR e FDA 510(k)要求

• 内窥镜维修服务--提供零件,维修教程以及技术支持.

如果您需要技术规格,合规文件或定制化的 OEM/ODM 解决方案,请与我们联系.
